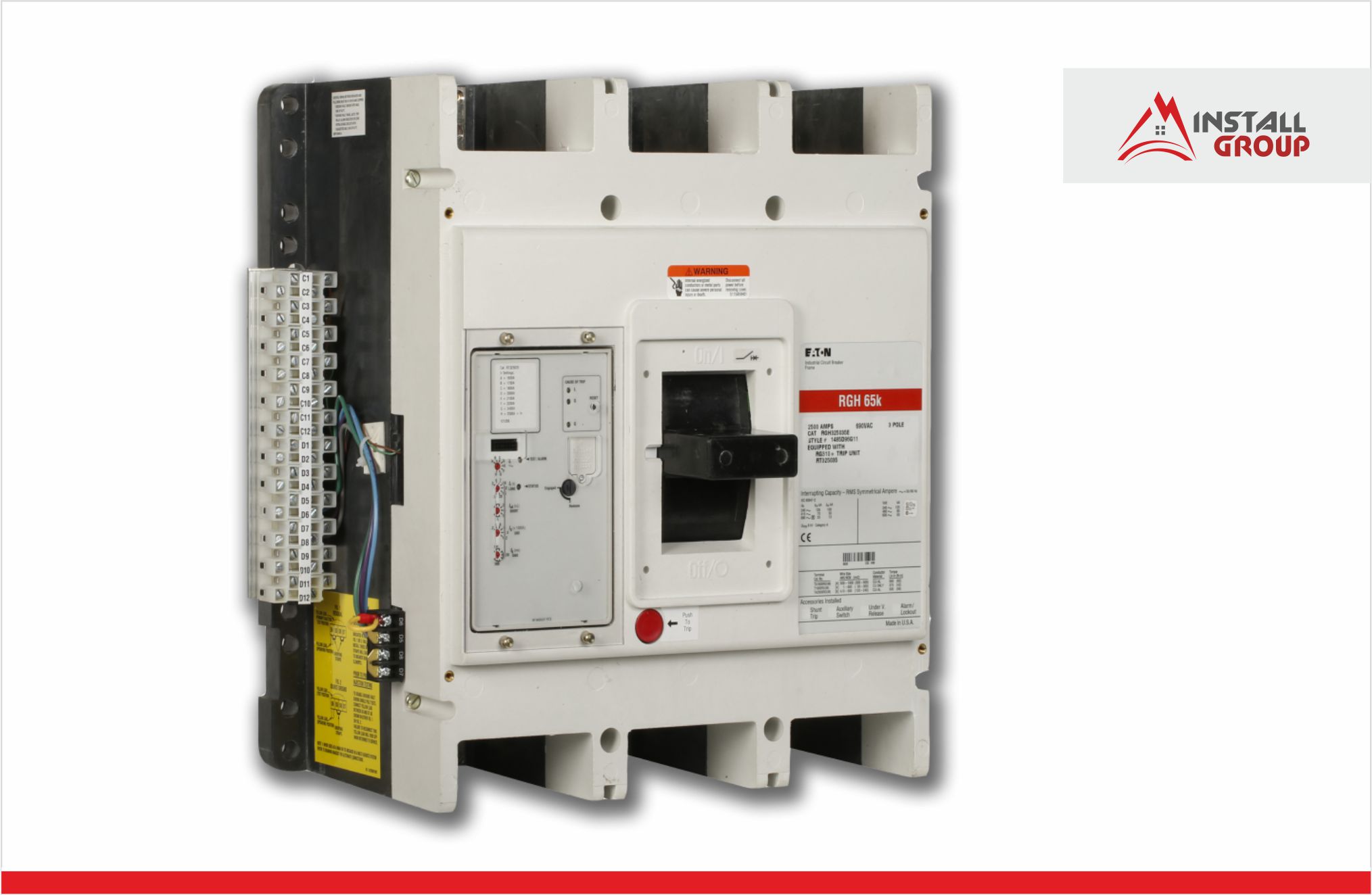

Вибір номіналу автоматичного вимикача
Загальна процедура вибору правильного номіналу автоматичного вимикача вимагає відповіді на сім основних питань.
1.Вимикач буде встановлений на відгалуженні чи фідері?
Чи буде він використаний для захисту з’єднувальних провідників, установок, групового захисту або електродвигунів? Потрібно вибрати правильний тип автоматичного вимикача із захистом від теплових навантажень або без нього. Також слід визначити потрібний тип захисних характеристик (захист кабелю або електродвигуна).
2. Який номінальний струм/діапазон уставки?
Чи покриє вимоги конкретного застосування (захист трансформатора чи генератора) діапазон установки температурного та магнітного відключення вимикача? Діапазони установки вимикачів різних номіналів перекриваються. Одні й ті самі уставки струму можуть частково покриватися більш ніж одним номіналом вимикача (наприклад вимога 80А може бути забезпечена двома або більше вимикачами з номіналом 100А або 125А).
Від номіналу автоматичного вимикача залежать такі характеристики:
- комплектація (наприклад, типи та кількість допоміжних контактів);
- механізм роботи (тумблер або поворотна ручка);
- спосіб встановлення (на защолках або за допомогою гвинтів);
- електричні характеристики (вимикаюча здатність, селективність тощо);
3. Вимикаюча/включаюча здатність та номінальна робоча напруга.
- де розташоване місце встановлення вимикача?
- якою є очікувана величина передбачуваного струму короткого замикання в цьому місці?
- чи допустима менша відключаюча здатність (помітне зниження струму короткого замикання через довгі з’єднувальні провідники або інші пристрої захисту від короткого замикання, що спрацюють перед автоматичним вимикачем)?
- чи знижується відключаюча здатність через вищу робочу напругу (наприклад, при>400В)?
- чи здійснюється вибір на основі Icu (відключаюча здатність для граничного номінального струму короткого замикання, та зниження функціональних можливостей після переривання струму короткого замикання), або на основі Ics (експлуатаційна номінальна відключаюча здатність при короткому замиканні, повна функціональність після переривання струму короткого замикання?
- чи можуть бути використані вимикачі меншого номіналу та меншої вартості за рахунок застосування ефективних механізмів групового захисту?
4.Чи існують спеціальні вимоги?
Чи повинні братися до уваги фактори зниження номінального струму, пов’язані з: температурою навколишнього повітря (>40…60), висотою розміщення вимикача (>2000 м над рівнем моря), вищою частотою, що подається (>400 Гц)?
5. Який тип координації?
Якому типу координації відповідає вибір контактора після вимикача?
6. Який спосіб монтажу?
Вирішальний фактор використання пластин кріплення модульної системи монтажу (підходить для обраного типу вимикачів).
7. Січення проводу/кабелю, що підводить?
Перетин проводів для підключення двигунів повинен вибиратися на підставі установки теплового навантаження, що викликає спрацювання вимикача. Зрештою, повинна враховуватися максимальна допустима довжина з’єднання (небезпека ураження струмом через напруження дотику у разі короткого замикання).
